סקירה כללית

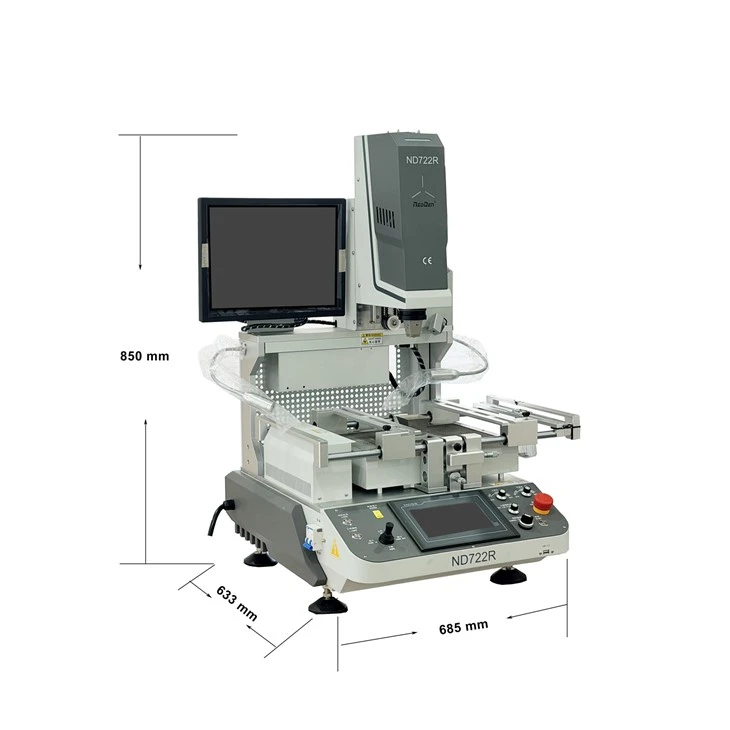

מותג ודגם:NeoDen ND722R
אזורי יישום:מתאים לייצור SMT, תיקון מוצרים אלקטרוניים ויישומי עיבוד מחדש. מתמחה במשימות הסרה, יישור והלחמה עבור שבבים ארוזים שונים כולל BGA, CBGA, CCGA ו-CSP.
יתרונות ליבה:משיג יעילות גבוהה, תפוקה גבוהה ואוטומציה גבוהה בתהליכי עיבוד מורכבים של שבבי BGA באמצעות בקרת טמפרטורה מדויקת עצמאית של שלושה-אזורים, מערכת יישור אופטית-בהגדרה גבוהה ופונקציונליות הסרה אוטומטית לחלוטין.
הדגשה ופרטים
מערכת -יעילות גבוהה, מדוייקת משולשת-אזורי חימום
- בקרת טמפרטורה עצמאית לשלושה אזורים:כולל אוויר חם עליון, אוויר חם למטה ואזור שלישי (אזור תחתון-גדול אינפרא אדום) עם יכולות חימום עצמאיות, המאפשרות בקרת טמפרטורה מפולחת מדויקת.
- חימום מוקדם של-אזור אינפרא אדום:האזור השלישי מפעיל מערכת חימום מוקדם של סיבי פחמן אינפרא אדום-בשטח גדול, המספקת חימום מהיר ואחיד ללא זיהום אור, ומונעת למעשה עיוות PCB.
- עד עשר עקומות בקרת טמפרטורה:תומך בהגדרת עד עשרה תהליכי בקרת טמפרטורה כדי לענות על כל סוגי דרישות העיבוד מחדש של BGA.
- בקרת טמפרטורת זמן-בדיוק אמיתי{{1}:משתמש בבקרת לולאה סגורה מסוג -K-עם דיוק טמפרטורה של עד ±3 מעלות. מסך המגע מציג שלושה גרפים של עקומת טמפרטורה בזמן אמת-, כאשר סטיית הטמפרטורה ניתנת לשליטה בתוך מעלה אחת.
- החזרת עקומת טמפרטורה אחת-בלחיצה אחת:תומך באחסון בלתי מוגבל של פרופילי טמפרטורה לאחזור ושימוש מיידי, מייעל את הפעולה באופן משמעותי.
יישור אופטי ובקרת תנועה-בדיוק גבוה
- מערכת יישור אופטי:משתמש במערכת יישור אופטית ובצג CCD כדי להבטיח יישור BGA-ל--PCB מדויק עם פעולה פשוטה ונוחה.
- Precision Micro-התאמה ומיקום:תכנון מסילה ליניארית מאפשר התאמת-מיקרו-דיוק גבוהה או מיקום מהיר לאורך צירי X, Y ו-Z.
- מיקום מהיר בלייזר:מצויד במיקום לייזר (מחוון נקודה אדומה) כדי לסייע בקביעה מהירה של מיקומי עיבוד מחדש.
- V-מתקן גמיש ל-Groove:משתמש בחריץ V- עם מתקנים גמישים כדי למקם את לוחות ה-PCB, לאבטח ולהגן עליהם ביעילות.
אוטומציה חכמה ואבטחת בטיחות
- פעולה אוטומטית לחלוטין:משיג הסרה והלחמה אוטומטית של שבבי BGA ללא התאמות ידניות.
- בקרת מחשב וניתוח נתונים:תומך בקישוריות למחשב (ממשק USB, מנהל התקן-התקנה חינם) להגדרה נוחה של עקומת טמפרטורה, תצוגה, שמירה והדפסה.
- בדיקת טמפרטורה-בדיוק גבוה:משתמש בשלושה חיישנים מסוג -K למדידת טמפרטורה-בדיוק גבוה בנקודות שונות על PCBs או BGAs, עם יצירה אוטומטית של דוחות ניתוח עקומה על ידי המחשב האישי.
- זרימת אוויר חם מתכווננת:ניתן להתאים את נפח זרימת האוויר לדרישות השבב השונות.
- מערכת קירור מהירה:מצויד במאוורר זרימה חוצה- עוצמתי לקירור PCB מהיר, מונע עיוות תרמי.
- הגנת בטיחות מרובת-שכבות:כולל הגנת-מעל טמפרטורה, עם פרמטרי טמפרטורה מאובטחים באמצעות בקרות הרשאה כדי למנוע הגדרות שגויות.
תיאור מוצרים
| מערכת חימום | אזורי חימום:3 אזורי טמפרטורה(אוויר חם למעלה, אוויר חם למטה, אינפרא אדום IR למטה) |
| דיוק בקרת טמפרטורה:±3 מעלות | |
| פרופיל טמפרטורה: עקומת טמפרטורה ניתנת לתכנות בעשרה-קטעים | |
| הספק כולל מקסימלי:מקסימום 5.65 קילוואט | |
| תְאִימוּת | גודל PCB מקסימלי:415 × 370 מ"מ |
| גודל שבב BGA:מקסימום 60×60 מ"מ / מינימום 2×2 מ"מ | |
| מערכת יישור | שיטת יישור: מערכת יישור אופטית-גבוהה (CCD) |
| עזר למיקום: מיקום בלייזר (נקודה אדומה) | |
| בקרה ואוטומציה | מערכת בקרה: בקרה חכמה מבוססת-מחשב (חיבור USB) |
| פעולה: הסרה והלחמה אוטומטית לחלוטין |
מידע מסחרי
MOQ: 1 PC
פרטי אריזה: אריזת ארגז עץ
זמן אספקה: 3-7 ימים
