סקירה כללית של NeoDen S1
מותג ודגם: NeoDen S1
אזורי יישום: בשימוש נרחב בכל מגזרי הייצור האלקטרוני הדורשים בקרת איכות-בדיוק גבוה של הדפסת משחת הלחמה, כולל מוצרי אלקטרוניקה, אלקטרוניקה לרכב, מכשירים רפואיים, מערכות בקרה תעשייתיות וציוד תקשורת.
יתרונות הליבה: משיג בקרת איכות יציבה, יעילה ואמינה ביותר בתהליכי הדפסה של הלחמה SMT באמצעות הדמיה משולבת ברזולוציה גבוהה של 5MP, דיוק זיהוי ברמת מיקרון- (1 מיקרון) ויכולת עיבוד מהירה במיוחד -תחת 0.7 שניות.
הדגשה ופרטים
הדמיה ברזולוציה גבוהה-עם יציבות זיהוי יוצאת דופן
- מצלמת 5MP HD:משתמש במצלמה תעשייתית של 5-מגה-פיקסל בשילוב עם מקור אור סראונד RGB כדי להבטיח תמונות של הדבקת הלחמה ברורה וללא צל, מה שמניח את הבסיס למדידות מדויקות.
- מיקרון-יכולת מדידה ברמה:ה-S1 כולל עיבוד תמונה מתקדם, המספק דיוק מדידת גובה של 1 מיקרומטר.
- יכולת חזרה אמינה:עם מדדי חזרות ושחזור (R&R) מתחת ל-10% עבור פרמטרים קריטיים כמו שטח, נפח וגובה, הוא מבטיח אמינות ייצור לטווח ארוך-.
ניתוח פגמים מהיר ויעיל בהדבקת הלחמה
- בדיקה דו מימדית מקיפה:מזהה ביעילות אזור הדבקת הלחמה, היסט, צורה והשקעת פח מתמשכת, ומזהה במהירות פגמים כמו הלחמה לא מספקת, עודף הלחמה, חוסר יישור או גישור.
- מהירות-עיבוד מהירה במיוחד:אלגוריתמי תמונה רבי עוצמה משיגים עיבוד פריים בודד- בפחות מ-0.7 שניות, ועומדים בדרישות זמן המחזור של קווי ייצור SMT מהירים-.
מערכת תוכנה חכמה ותכנות פשוט
- מצב תכנות מהיר:תומך בתכנות אוטומטי באמצעות ייבוא נתונים של Gerber ו-CAD, תוך מתן אפשרויות תכנות לא מקוונות וידניות כדי לייעל משמעותית את ההגדרה.
- ממשק-ידידותי למשתמש:כולל ממשק משתמש גרפי עם -לחיצה אחת למעבר בין מערכות סינית ואנגלית, המבטיח פעולה אינטואיטיבית ושליטה קלה.
SPC מקצועי-מעקב וניתוח נתונים בזמן אמת
- תמיכת SPC מקיפה:מאפשר ניתוח SPC לא מקוון ומספק דוחות- בזמן אמת לניטור מגמות ייצור של פרמטרים קריטיים כמו נפח, שטח, גובה והיסט.
- מעקב אחר נתונים:ניתן לייצא בקלות נתוני בדיקה ותרשימי בקרה לפורמטים של Excel או JPG/BMP למעקב אחר איכות, שיפור תהליכים ודיווח לקוחות.

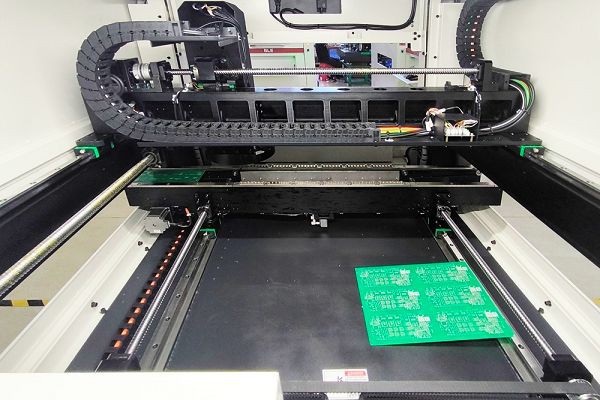

פלטפורמה מכנית אוטומטית יציבה במהירות-
- כונן סרוו עם ביצועים גבוהים{{0}:פלטפורמות X/Y מונעות על ידי-מערכות מנוע סרוו AC בעלות ביצועים גבוהים, המבטיחות דיוק תנועה ויציבות עם מהירות נסיעה מקסימלית של 600 מ"מ/שנייה.
- העברה אוטומטית לחלוטין:כולל מערכת טעינה/פריקה אוטומטית של לוח התואמת לפרוטוקולים הסטנדרטיים של SMEMA, המאפשרת שילוב חלק בכל ייצור אוטומטי של SMT
פרמטר NeoDen S1 SPI
| בדוק מערכת | מַצלֵמָה:5 מגה-פיקסל |
| תאורה: RGB מוקף | |
| FOV:42 × 34 מ"מ (17 מיקרומטר) | |
| זמן עיבוד לכל מסגרת:< 0.7 seconds | |
| גובה בדיקה מקסימלי:450 μm | |
| היקף הלחמה:0.2 ×0.2 מ"מ - 12 × 12 מ"מ | |
| מדדי ביצועים | דיוק זיהוי גובה:1 μm |
| נפח/שטח/גובה חוזר:< 1 μm @3sigma | |
| יכולת חזרה ושחזור (R&R):< 10% | |
| תכונות תוכנה | מַעֲרֶכֶת הַפעָלָה:Windows 10 64-bit |
| ממשק הפעלה: תכנות גרפי, החלפת שפה סינית/אנגלית | |
| תמיכה בתכנות: תומך בגרבר, קלט CAD, תכנות לא מקוון וידני | |
| תמיכת SPC: SPC לא מקוון / דיווח-בזמן אמת (דוח בכל עת) | |
| ייצוא נתונים: Excel, תמונות (jpg, bmp) | |
| מכונות והעברה | גובה העברת PCB:900 ± 30 מ"מ |
| מצב תיקון מצע: לוחית נעילת קצה | |
| גודל PCB מינימלי:50 × 50 מ"מ | |
| גודל PCB מקסימלי:500 × 460 מ"מ | |
| מהירות העברה:1500 מ"מ לשנייה (מקסימום) | |
| מערכת פלטפורמה | ציוד נהג: מערכת מנוע סרוו AC |
| דיוק הגדרת פלטפורמת X/Y:5μm | |
| מהירות תנועה:600 מ"מ/שנייה |
מידע מסחרי
MOQ: 1 PC
פרטי אריזה: אריזת ארגז עץ
זמן אספקה: 3-7 ימים
