סקירה כללית של NeoDen YY1
מותג ודגם: NeoDen YY1
תחומי יישום: מתאים למרכזי מו"פ SMT, מעבדות הנדסת אלקטרוניקה, יצירת אב טיפוס של סטארט-אפים, הוראה במוסדות חינוך, וייצור-קטן באצווהבמפעלי אלקטרוניקה קטנים.
יתרונות הליבה: מהירות גבוהה, דיוק גבוה, תאימות רחבה ויחס עלות- מעולה.
הדגשה ופירוט
דיוק גבוה ומהירות מיקום יוצאי דופן
- דיוק גבוה יציב:כולל דיוק וחזרה מקצועיים של ±0.02 מ"מ, המבטיח שהרכיבים המדויקים שלך ממוקמים בצורה מדויקת ויציבה על לוחות PCB כדי להבטיח איכות המוצר.
- פרודוקטיביות גבוהה:קצב המיקום מגיע ל-4,000 CPH עם הראייה כבויה, ושומר על 3,000 CPH אפילו עם הפעלת יישור הראייה, מאזן מושלם בין מהירות ודיוק.
תאימות רכיבים רחבה במיוחד{{0} לדרישות גמישות
תמיכה מקיפה:ה-NeoDen YY1 מטפל ברכיבים החל מאריזות 0201 זעירות ועד חלקים בגודל 18x18 מ"מ, עם גובה רכיב מרבי של 12 מ"מ. מתאים בקלות לנגדים, קבלים ו-IC לא סדירים.
מערכת יישור ראייה חכמה
אבטחה כפולה:בשילוב של טכנולוגיות מתקדמות של יישור ראייה ויישור ואקום, הוא מציע חמישה מצבי זיהוי לבחירה גמישה המבוססת על סוג הרכיבים ודרישות הדיוק, מה שמשפר משמעותית את אחוזי ההצלחה והדיוק של המיקום.
תכונות אוטומציה יעילות
- החלפת זרבובית אוטומטית:מצויד במערכת החלפה אוטומטית של 3 חרירים התומכת בשימוש מעורב בארבע חרירים שונים. עובר אוטומטית במהלך ההצבה ללא התערבות ידנית, משפר מאוד את המשכיות הייצור.
- זיהוי ואקום חזותי:מציג-מצב ואקום בזמן אמת על ראש המיקום עם הגדרות ערך זיהוי גמיש. עוזר למפעילים לזהות באופן מיידי בעיות איסוף-, ומבטיח יעילות גבוהה ושיעורי שגיאות נמוכים.
מערכת תוכנה משולבת קניינית
פעולה אינטואיטיבית:משתמש במערכת בקרת תוכנה משולבת שפותחה באופן עצמאי של NeoDen. תומך בייבוא קבצי קואורדינטות CSV באמצעות כרטיס SD לתכנות מהיר ופשוט. מוריד את עקומת הלמידה, ומאפשר פריסת ייצור מהירה.
פרמטר מכונת NeoDen YY1 SMT
| מפרט בסיסי | דגם: NeoDen YY1 |
| מבנה מכונה: גב אחד עם2 ראשים | |
| פרמטרים של ביצועים | שיעור מיקום (ראייה כבויה):4,000 CPH |
| שיעור מיקום (Vision On):3,000 CPH | |
| שיטת יישור: חזון ואקום | |
| דיוק מיקום:±0.02 מ"מ | |
| X-Y חוזרות:±0.02 מ"מ | |
| טווח רכיבים | גודל רכיב מינימלי:0201 |
| גודל רכיב מקסימלי:18*18 מ"מ | |
| גובה רכיב מקסימלי:12 מ"מ | |
|
זווית סיבוב:±180 מעלות |
|
| מערכת האכלה | מזיני קלטות:52 (כולם 8 מ"מ) |
| מזינים גמישים:28 | |
| מזין בתפזורת:19 | |
| מזין מקל:4 | |
| קיבולת החלפת זרבובית:3 חרירים | |
| גודל תואם PCB | גודל מקסימלי (סרט שכבות-כפול):249*350 מ"מ |
| גודל מקסימלי (קלטת-שכבה אחת):315*350 מ"מ |
NeoDen YY1 וידאו
מידע מסחרי NeoDen YY1
MOQ: 1 PC
פרטי אריזה: אריזת ארגז עץ
זמן אספקה: במלאי
על NeoDen
מִפְעָל
עובדות מהירותעל NeoDen
- הוקמה בשנת 2010, 200+ עובדים, 27,000+ מ"ר. מִפְעָל.
- NeoDen מספקים-קו SMT עצירה אחת.
- 10000+ לקוחות מוצלחים ברחבי העולם.
- 40+ סוכנים גלובליים מכוסים באסיה, אירופה, אמריקה, אוקיאניה ואפריקה.
- מרכז מו"פ: 3 מחלקות מו"פ עם 25+ מהנדסי מו"פ מקצועיים.
- רשום עם CE וקיבל 70+ פטנטים.
- 30+ מהנדסי בקרת איכות ותמיכה טכנית, 15+ מכירות בינלאומיות בכירות, מענה בזמן של לקוחות תוך 8 שעות, פתרונות מקצועיים המספקים תוך 24 שעות.
תַעֲרוּכָה
הסמכה
שאלות נפוצות
ש1: מה כלול בחבילת ברירת המחדל?
מזינים
- מזיני קלטות 36*8 מ"מ
- מזיני טייפ 6* 12 מ"מ
- מזיני טייפ 3* 16 מ"מ
- 1* מזין מקל
- 2* מזיני רצועות
- 3* מזינים בתפזורת
חרירים
- CN040 x2 יח'
- CN065 x2 יח'
- CN100 x1 מחשב
- CN140 x1 מחשב
- CN220 x1 מחשב
- CN400 x1 מחשב
אביזרים
- תחנת זרבובית
- מגש IC
- כרטיס SD
- PCB הדגמה
ש: מהן התכונות העיקריות של מכונת בחירה קטנה NeoDen YY1?
- מחליף חרירים אוטומטי
- מערכת ראייה כפולה לדיוק מיקום גבוה
- תכנות ויזואלי
- ממשק מסך מגע
- קצב מיקום: 3000 CPH (ראייה מופעלת) / 4000 CPH (ראייה כבויה)
- דיוק: ±0.02 מ"מ
- תומך בגדלים של PCB עד 350x249 מ"מ (מזיני צד כפול-)
ש: מהם המידות והמשקל של NeoDen YY1?
- מידות : 643(L) x 554(W) x 601(H) מ"מ
- משקל נקי: 35.5 ק"ג
- משקל כולל: 47 ק"ג
ש: האם יש אפשרויות התאמה אישית זמינות?
ת: כן, ערכות הזנה יכולות לכלול מזיני סרטים בגודל 24 מ"מ (אופציונלי).
ש: מהי תקופת האחריות עבור NeoDen YY1?
ת: כל מכונות הבחירה והמקום מגיעות עם אחריות לשנתיים.
במהלך תקופה זו, אם מתרחשת בעיה כלשהי, אנו מספקים פתרונות תוך 1-2 שעות באמצעות דואר אלקטרוני או תמיכה מקוונת.
חלקי חילוף יישלחו ללא תשלום באמצעות DHL.
צוות לאחר-המכירות שלנו זמין גם בימי עבודה וגם בחגים.
סקירת משתמש אמיתית: NeoDen YY1 Desktop Pick and Place Machine for Prototyping
"עבור SMT אב טיפוס ו-PcBA אצווה קטנה, NeoDen YY1 היא הבחירה הנכונה"
כבעלים-ותיק של NeoDen4, המהנדס הגרמני הזה הוסיף אתNeoDen YY1 מכונת בחירה ומקום שולחניתכיחידת גיבוי ייעודית ל-אבטיפוס ביתי והרכבה קטנה-של מערכות מעבד משובצות המטפלות ברכיבי 0402.
"עבור מכונה בתקציב נמוך- היא עושה את העבודה שלה די טוב... עבור אב טיפוס ה-YY1 היא הבחירה הנכונה ואני בטוח שנהנה איתו קצת." -דרגרבר(חבר בקהילה של EEVblog)

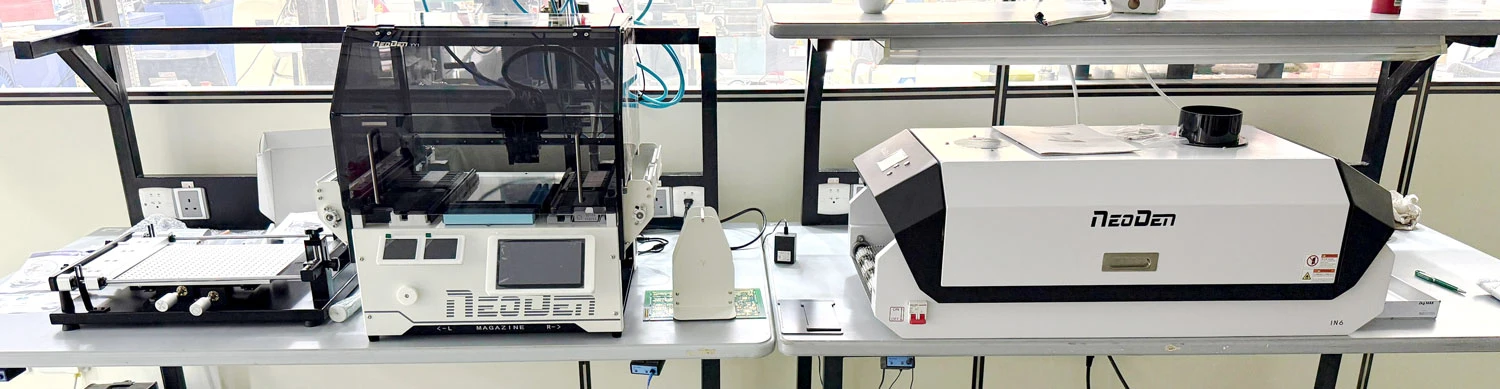

הצלחה אמיתית-עולמית: NeoDen YY1 Benchtop Line עבור-אב-טיפוס מו"פ ביתי
"קטן, שימושי והשקעה נהדרת עבור אבות טיפוס וייצור קטן"
כדי להאיץ-זמני אספקת מו"פ בבית, צוות הנדסה זה פרס קו אב-טיפוס SMT סוהר המכיל אתNeoDen YY1 מכונת בחירה ומקום שולחניתלצד המדפסת סטנסיל FP2636ותנור זרימה חוזרת IN6.
"אנחנו משתמשים במכונה כדי להרכיב את אב-טיפוס ה-PCB שאנחנו מפתחים במעבדות שלנו. אנחנו מרוצים ממנה, היא קטנה ושימושית... אני בטוח שהמכונה הזו היא השקעה טובה עבור אב טיפוס וייצור קטן". -סיימון(משוב מאומת של קונה)
